Eksempel på traktor merket fra Produsent

Klikk her for å se en traktor merket med SafetyMark

Produsentens merking er et godt hjelpemiddel for den er kjent med funksjonen for de respektive fargekoder.

Det hjelper lite for sikker og riktig tilkobling av slangene – hvem skal hvor?

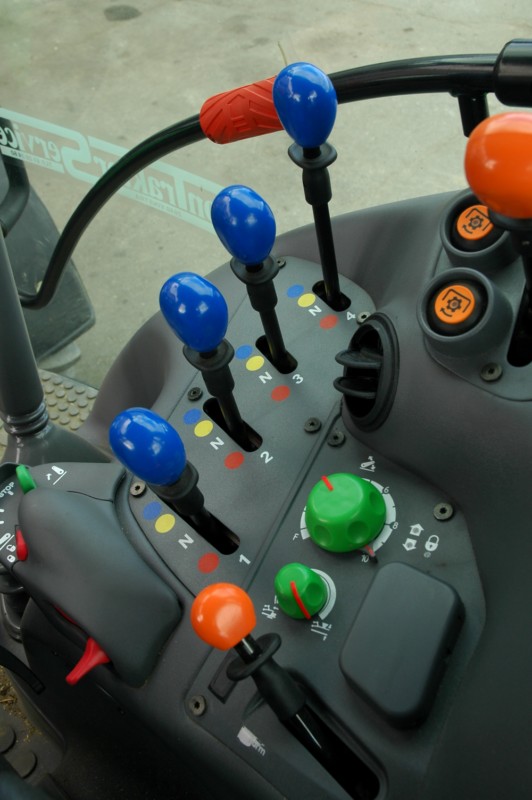

Interiør med fargekoding av hydraulikk og transmisjon i henhold til ISO standard. Spaker for betjening av tilleggshydraulikk er tydelig merket med fargekode for funksjon og tall for ID på de respektive ventiler.

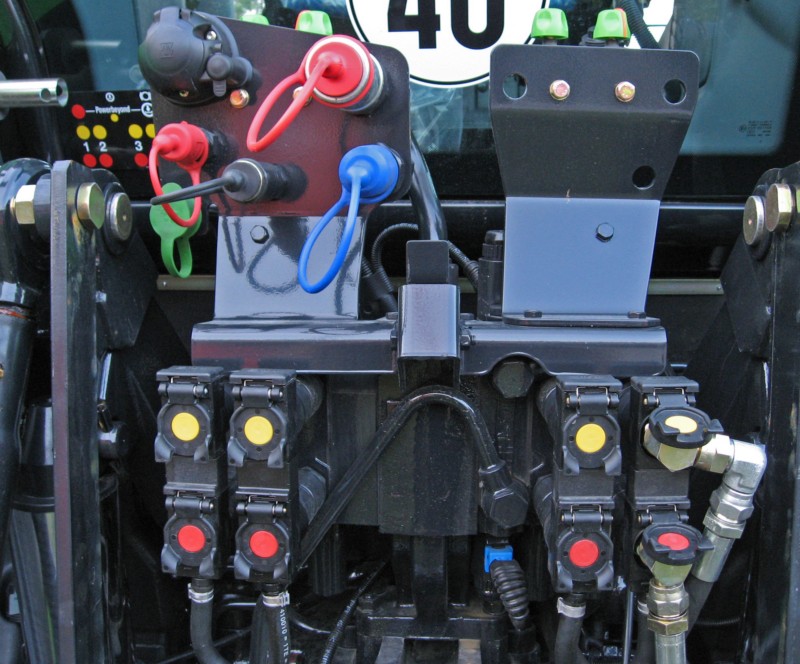

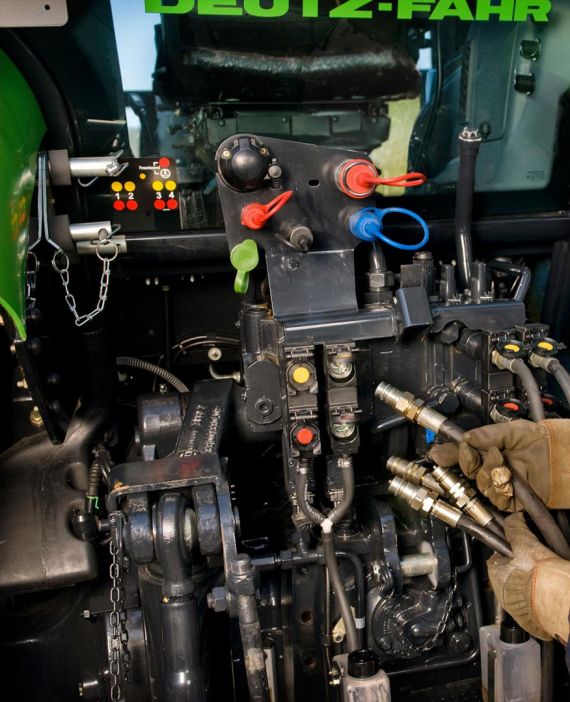

Bildet viser en DEUTZ-FAHR Agrotron utstyrt med fri retur, brems i tillegg til 4 stk ventiler og Power Beyond uttak.

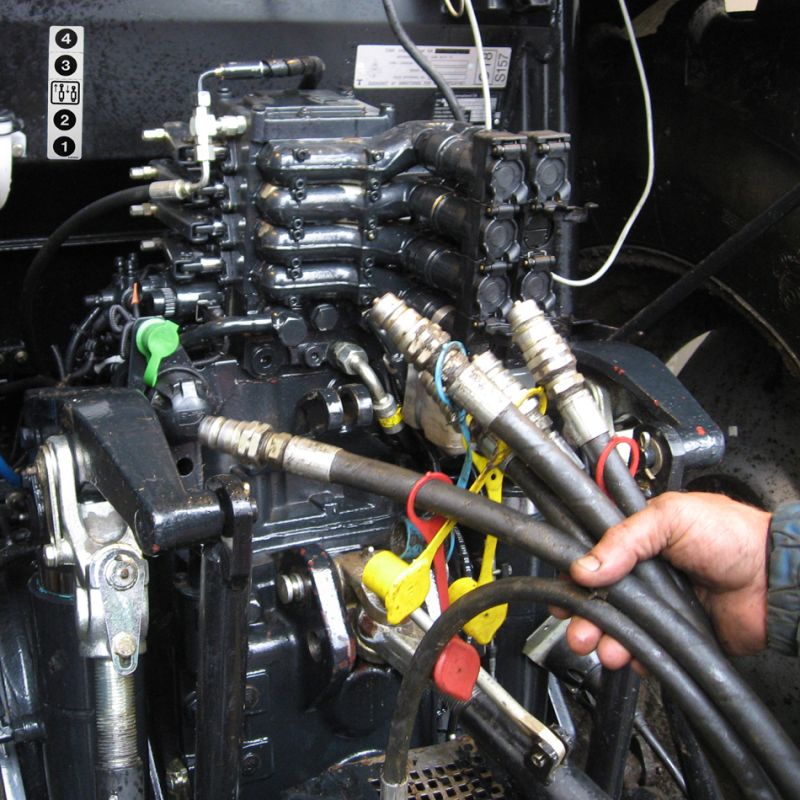

Bildet viser en CASE MXU med 4 stk ventiler, fri retur og brems. Original koblingsplan dokumenterer plassering med ID tall 1  4 og funksjon med pil symboler for pluss/minus stempel ut/inn.

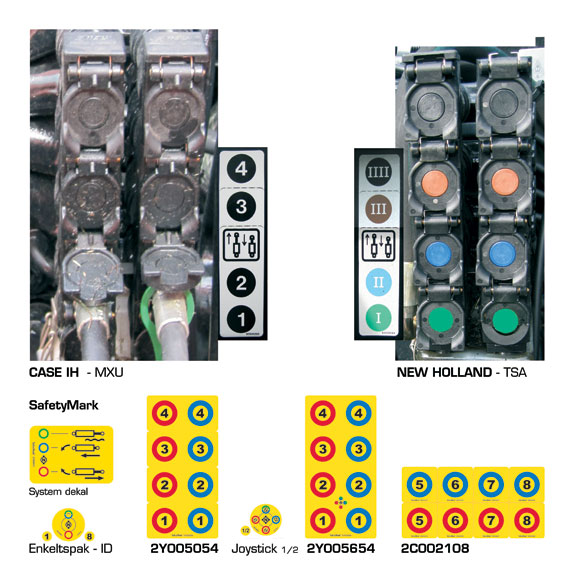

Bildet viser utsnitt av ventil uttak og koblingsplan for CASE med ID tall og sylindersymbol. Til høyre tilsvarende en NEW HOLLAND med ISO standard fargekode i kombinasjon med romertall og sylindersymbol. Nederst vises SafetyMark system, spaksymbol og ID-merker: rød/pluss, blå/minus og grønn flytestilling/trykkløs retur. Standard koblingsplan i 4 versjoner kan suppleres med ID-merker 5 -> 8 og AGRI systemsett 2C002405
